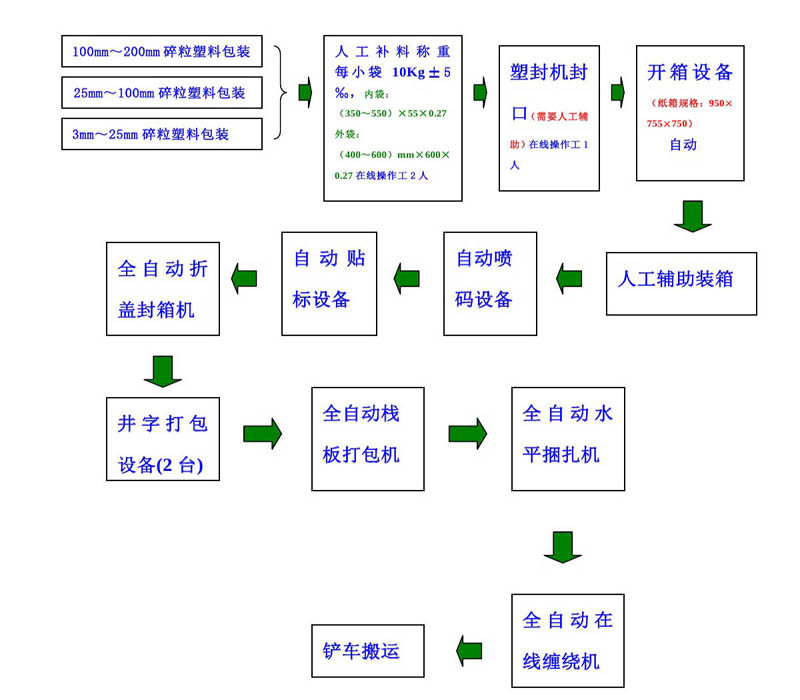

一、多晶硅包裝流水生產線--工藝流程圖

多晶硅包裝生產線流程說明：
通過震動篩分機構分選出的三種多晶硅碎粒，即：3mm～25mm碎粒，25mm～
100mm碎粒， 100mm～200mm碎粒。通過碎粒裝袋機，分別裝于三種不同規格塑
料袋；通過人工補料稱重系統進入包裝生產線。然后按照包裝生產線工藝流程完
成多晶硅碎粒包裝。

二、主要組成及技術說明
1、計量稱重設備：10Kg滾筒式智能分裝計量秤

產品簡介：
本設備是將產品按設定的重量值，進行重量上下限檢測，發現超重或超輕物品系統將自動發出警報及三色燈指示，并將其自動剔除；本設備由一套計量磅秤、兩段動力輥筒輸送機（稱重檢測段、剔除段）、重量檢測系統及聯動剔除設備組成；
操作時，前方輸送機把被檢測物（產品）輸送至本設備，如果產品在誤差范圍內，輸送機會繼續運行，將產品繼續往后方輸送；如果產品超出或低于誤差范圍，系統會自動報警，并將其自動剔除；

2. 立式薄膜封口機

產品簡介:
封口機是適應不同行業新包裝的需求而最新開發生產的氣動豎封瞬熱式大包裝封口機，氣動塑料薄膜大袋封口機和QLF-700A氣動立式封口機，可以手動或通過腳踏開關操控。本立式氣動塑料薄膜大袋封口機在化工、糧食、食品、飼料、醫藥、日化等行業大包裝封口，封口牢固，平整美觀。

3．全自動開箱成型機

產品簡介:
自動完成開箱、成形、下底折葉折曲.并現時完成下部分膠帶粘貼，將疊成紙板的箱板自動打開，箱子底部按一定程序折合，并用膠帶密封后輸送給裝箱機的專用設備。自動開箱機是大批量紙箱自動開箱、自動折合下蓋、自動密封下底膠帶的流水線設備，本機采用P.L.C +顯示屏控制,大大方便操作、管理、減少生產人員和勞動強度，是自動化規模生產必不可少的設備。操作方便，降低包裝成本。
折疊抓起式：自動糾正直角度，準確無誤地將箱子推開
緊湊的設計：安裝簡單
供箱裝置：大小紙箱，準確地將箱子放入
膠帶粘接底部：清潔，準確，輕觸

4．在線噴碼機

高解像噴碼機，是利用按需滴落式 DOD 技術開發的新一代噴碼機，它使用戶在生產線上能夠隨意靈活地噴出所需的任何內容。所噴出的字符圖像不僅清晰，質量穩定，而且運行成本低廉，這使得用戶的生產線具有更高的靈活性，且即可噴印點陣字體而又可噴印高解像字體（印刷體），還有此款噴碼機沒有微字噴碼機與通用噴碼機之分，即擁有微字噴碼機的所有功能，又擁有通用噴碼機的所有功能。

5.在線貼標機

產品簡介：
為各行業的物流監控應用提供了有效的實施工具。WF04T能把貨品及包裝材料、相關的貨品編碼、生產及序列號資料、運輸資料、以至銷售渠道資料等文字、暗碼及條形碼等形式印貼于包裝外箱上，方便在整個運輸及分銷流程中跟蹤。通過特制流程控制軟件和通信安排，以及特別設計的包裝流程，更可幫助客戶實現內外包裝編碼關聯的目的，大大提高分銷渠道監控及防串銷應用的可靠性和嚴謹性。配以合適的物料裝置，可于電子零件、線路板等高精度立品上準確地直接印貼生產資料，大大幫助電腦零件制造業提高和生產效率及產品追溯性。采用Zeba PAX熱傳式打印引擎作為核心技術，配以工控計算機及專用程序軟件埋控制，操作自然快捷、顯示清晰、提高豐富。

6．全自動折蓋封箱機

產品簡介:
紙箱上蓋自動折入，平穩順暢，封箱作業一氣呵成，美觀省力，可配合自動化包裝機械系列使用。
新型專利貼帶器，不用鼓風機吹挺膠帶，利用專利之壓片裝置，使膠帶挺立不彎下而造成不能粘貼。
上下皮帶傳動，主傳動機構使用特殊培林座高精密、低噪音，增加皮帶使用壽命。
紙箱兩端產膠帶折角長度可以調整：55mm，65mm，75mm。
無膠帶報警系列，開門自動停機裝置，確保檢修安全。

7.全自動打包機

產品簡介：
☆最新研制的電子邏輯電路系統，可提高機器的速度與準確性；
☆機器可達到無人捆包，也可單鍵控制整個捆包過程，簡單易用；
☆按客戶要求，可訂制1-5道捆包，速度：2.0秒/道；
☆獨特鋁合金支架，最新型的機械結構，免加油；
☆先用國際知名品牌的電器元件，全機質量穩定可靠。

8.全自動碼垛機

產品簡介：
碼垛機是將已裝入容器的紙箱，按一定排列碼放在托盤上，進行自動堆碼，可堆碼多層，然后推出，便于叉車運至倉庫儲存。本設備采用PLC+觸摸屏控制，實現智能化操作管理，簡便、易掌握。可大大地減少勞動人員和降低勞動強度。采用高速、平穩、節省空間之理念設計。采用分開式脫板、更快速、更節省空間。 一機多用，調整迅速，不必為更換堆疊產品而煩惱。 適用范圍：瓦楞紙箱、塑膠箱、桶狀包裝物、袋狀包裝物。

★采用觸摸屏操作實現人機對話，可顯示生產速度，故障原因及位置，自動化程度高。采用PLC可編程序?qū)埾涞呐判蚨讯鈱訑?shù)、棧板供應及排出均可編入程序進行控制。
★采用日本CMC公司生產的鏈條具有抗磨損好、精度高、傳輸穩定等特點。
★采用德國FESTO或韓國TPC、日本SMC生產的氣動元件和氣缸，質量、性能可靠。
★安全門、罩設有電器感應裝置，當罩門打開時，機器停止工作，可對人員進行保護。
★堆垛方式的調整方便、簡單，可在觸摸屏上進行。堆垛穩定、高效，可大大節省人力。
★紙箱供應系統采用剎車馬達控制，保證按預先設定好的位置輸送紙箱
★棧板庫容量大，可容納12-15個空棧板，可實現自動供應棧板。
★電機（馬達）、減速器均使用德國Nord公司產品。
★不用更換堆垛零件即可以完成幾種堆垛方式。

9.全自動棧板打包機

產品簡介：
全自動穿箭式打包機是針對棧板重物捆包而設計的機型；開放式弓架活動的穿帶能將棧板與捆包物牢固地捆包在一起便于移動及運輸，堆滿產品的棧板通過輸送滾筒線可實現無人化捆包生產線。

11.全自動纏繞機

產品簡介：
在線纏繞機主要適用于產品包裝的流水線作業.現代化企業的自動化包裝，采用PLC可編程控制器及人機對話觸摸屏。無人化操作.自動進料、上膜、纏繞、切膜、貼膜、出料、倉儲等。自動警示，自動故障報警等。操作簡單，經久耐用，雄渾堅固的機身設計，合理巧妙的機電一體化組合。可配備全自動頂部覆膜機，更能達到防雨防水的效果。

12.動力輸送線

三、公用工程條件
1、空氣壓力0.5-0.6MPa；
2、工廠電壓380V，變壓范圍±10%，頻率50Hz，變化范圍±5%；
3、所有動力源必須終止在設備的同一點；
4、所有的直流點機器自身具備；
5、電源、氣源的布置盡可能靠近，集中在設備后部，遠離操作面板，布置在一個不受干擾的地方。
